Conexiones sin complicaciones
Si nunca has conectado un equipo de audio, comienza aquí. Vamos a entender qué significa una entrada, una salida y por qué existen diferentes cables. Sin asumir que ya sabes audio.
Un cable no crea el sonido. Su trabajo es transportar una señal de un punto a otro. Antes de escoger un cable debemos saber de dónde sale la señal y a dónde queremos llevarla.
Entrada y salida
Piensa en una puerta. Una señal puede entrar a un equipo o salir de él. Una entrada recibe una señal. Una salida envía una señal hacia otro equipo.
Reconoce los conectores básicos

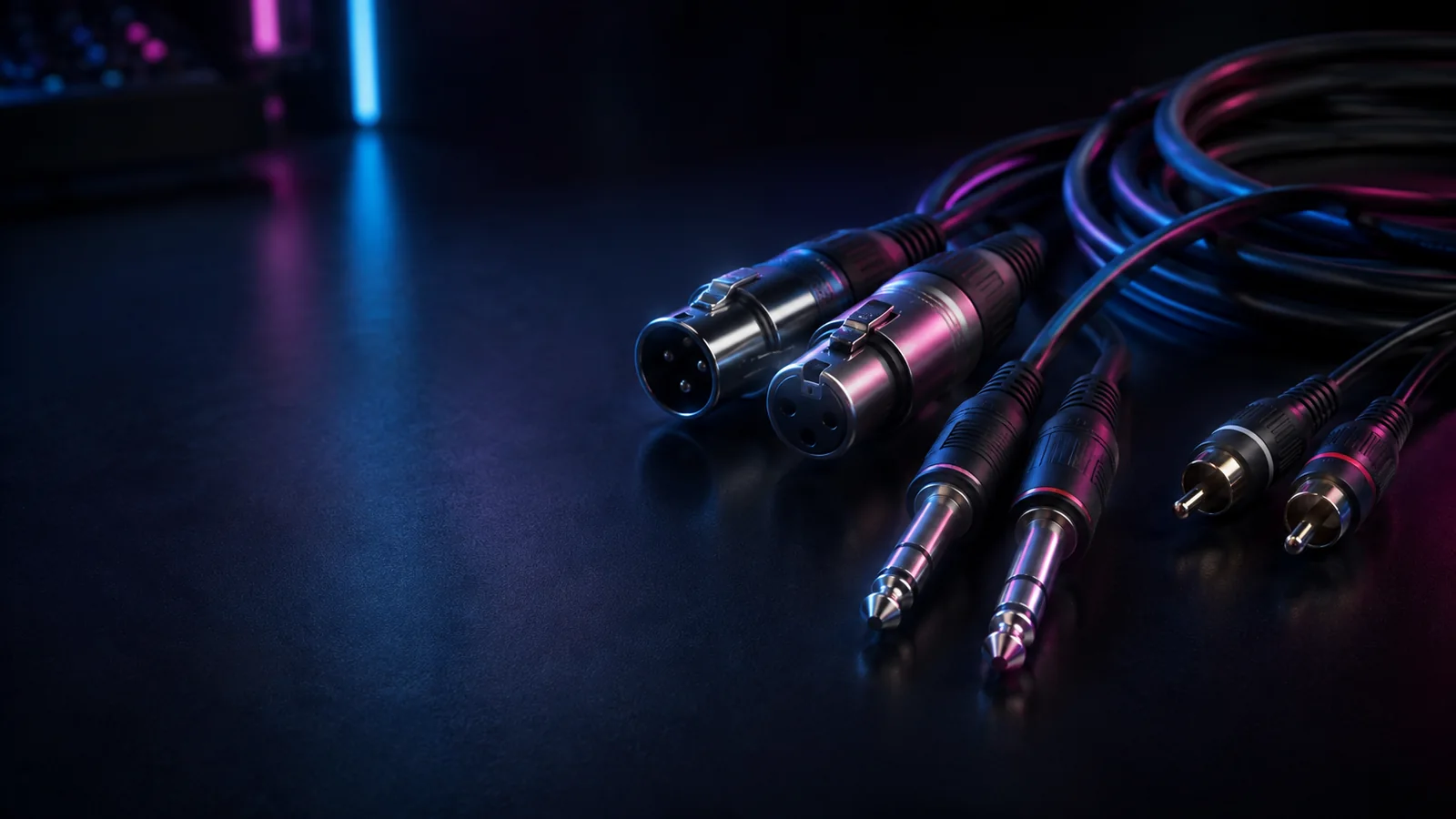

Estos son cuatro de los conectores que encontrarás con mayor frecuencia. La forma del conector nos ayuda a reconocerlo, pero recuerda: el conector por sí solo no siempre nos dice exactamente qué tipo de señal transporta.
XLR
Es frecuente en micrófonos, mixers y sistemas de sonido. El XLR de 3 pines puede utilizarse para una conexión de audio balanceada cuando los equipos están diseñados para ello.
TRS
Tiene tres conductores. Puede utilizarse para una señal mono balanceada o para una señal estéreo no balanceada, como ocurre frecuentemente con audífonos.
TS
Tiene dos conductores. Es habitual para señales mono no balanceadas, como las de muchas guitarras eléctricas y otros instrumentos.
RCA
Normalmente se utiliza como conexión no balanceada. Para audio estéreo suelen encontrarse dos conectores: uno para el canal izquierdo y otro para el derecho.
¿Qué significa balanceado?
Una conexión balanceada está diseñada para ayudar a rechazar interferencias que el cable pueda recoger durante el recorrido. Esto resulta especialmente útil en sistemas profesionales y recorridos de cable más largos.
Balanceado
Utiliza conductores separados para las dos versiones de la señal y tierra. El equipo receptor puede aprovechar esa diferencia para rechazar ruido común recogido en el cable.
No balanceado
Es una conexión perfectamente válida cuando el equipo está diseñado para ella, pero es más susceptible a interferencias, especialmente cuando aumentamos la longitud.
Una guía rápida
No memorices todo de una vez. Utiliza esta tabla como una primera referencia.
| Conector | Uso frecuente | Puede ser | Recuerda |
|---|---|---|---|
| XLR 3 pines | Micrófonos, mixers, PA | Balanceado | Muy común en audio profesional |
| TRS | Línea, audífonos, equipos de audio | Mono balanceado o estéreo no balanceado | TRS no significa automáticamente balanceado |
| TS | Guitarras e instrumentos | Mono no balanceado | Tiene dos conductores |
| RCA | Equipos domésticos, reproductores, DJ | Normalmente no balanceado | En estéreo suele usarse como pareja L/R |
Tres cosas que debes recordar
